DN100 EPDM吸排管是一类以三元乙丙橡胶（EPDM）为主体材料、公称内径为100mm的大口径柔性管路产品，兼具吸入和排出两种功能，适用于工业水处理、矿山排水、市政清淤、农业灌溉及化工介质输送等场景。吸排两用的技术含义在于：该软管既能在负压条件下承受外部大气压而不塌陷，又能在正压条件下承受内部流体压力而不破裂。
大口径吸排管的设计难点在于平衡三种相互制约的性能：抗负压刚性、耐正压强度和弯曲柔韧性。增强层结构需要提供足够的径向支撑以抵抗负压塌陷，同时具备足够的环向强度以承受正压，但增强层刚性的提升又会削弱管体的柔韧性，影响安装和移动的便利性。EPDM材质的选择则主要基于其优异的耐候性、耐水性和耐化学腐蚀性能。
二、结构设计与材料构成
内层（内胶层） ：以EPDM为主体材料，厚度通常在3mm至6mm之间。EPDM分子结构的饱和碳链赋予其优异的耐热老化性、耐水性和抗臭氧性能。对于输送含固体颗粒的介质（如泥浆、砂水混合物），内层胶料配方中需添加耐磨填料以提升抗冲刷磨损能力。内层表面光滑，以降低流体阻力并防止介质附着和沉积。
增强层：大口径吸排管的增强结构需同时满足抗负压和耐正压的要求。常见的增强形式包括：高强度合成纤维编织或缠绕层，提供环向和轴向强度；螺旋钢丝骨架层，嵌入管壁中提供径向支撑，抵抗负压下的管体塌陷。螺旋钢丝通常采用镀锌或涂塑钢丝，以防止腐蚀。增强层的层数和结构根据工作压力和负压等级确定。
外层（外胶层） ：以EPDM或氯丁橡胶为主体材料，厚度通常在2mm至4mm。外层需具备耐磨损、耐天候老化、抗臭氧和抗紫外线性能。对于矿山和建筑工地等磨损工况，外胶层可增加厚度或采用耐磨配方。外层表面通常沿长度方向设有标识带。
端部连接：大口径吸排管的端部连接方式包括法兰连接、快速接头和卡箍连接。法兰连接适用于固定管路系统，快速接头适用于需要频繁拆装的移动式设备，卡箍连接适用于低压工况。
三、核心性能参数
内径规格：DN100（约4英寸），可适配矿山排水泵、砂泵、泥浆泵及工业水处理系统的标准接口。
工作压力：根据增强层结构不同，工作压力通常在0.5MPa至1.5MPa区间。爆破压力不低于工作压力的3至4倍。
负压性能：吸排管需在负压条件下保持管体不塌陷。典型产品的抗负压能力在-0.08MPa至-0.1MPa（约-80kPa至-100kPa）区间。
温度范围：EPDM材质的工作温度覆盖-40℃至+100℃，部分产品可扩展至+120℃。
最小弯曲半径：与管径和增强结构相关，DN100吸排管的最小弯曲半径通常在500mm至800mm区间。
耐磨性能：内层胶料的耐磨性能以阿克隆磨耗量或DIN磨耗量表征，优质产品的磨耗量控制在较低水平，以适应含砂介质的长期冲刷。
耐化学腐蚀性能：EPDM对水、酸碱盐溶液及多种化学介质具有良好耐受性。对矿物油和芳香烃类溶剂的耐受性有限，选型时需确认介质兼容性。
四、吸排两用的技术要点
负压工况的管体稳定性：吸入工况下，管内压力低于外部大气压，管体承受外部压力作用。螺旋钢丝骨架层的径向支撑作用是抵抗负压塌陷的关键。选型时需确认产品的抗负压能力覆盖实际吸入工况的真空度。
正压工况的承压能力：排出工况下，管内流体压力作用于管壁，编织或缠绕增强层提供环向强度。选型时需确认工作压力覆盖系统排出压力。
介质冲刷磨损：含固体颗粒的介质在高速流动时对管壁产生冲刷磨损，弯管部位和接头附近的磨损尤为明显。内层胶料的耐磨性能和管体弯曲半径的合理设计有助于延长使用寿命。
安装与支撑：大口径吸排管在安装时需合理设置支撑间距，防止管体因自重和介质重量产生过度下垂。吸入管路的布置应避免高点积聚气体形成气阻，排出管路的布置应避免低点积液。
五、应用场景

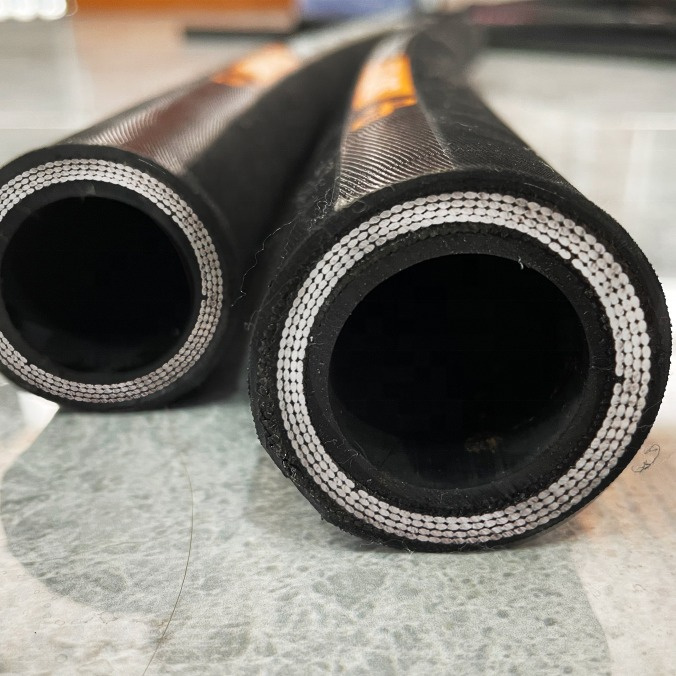

矿山排水：用于矿井涌水排放系统中泵与排水管路之间的柔性连接，EPDM的耐水性和耐磨性适应含岩粉和煤粉的矿井水工况。
河道清淤：用于清淤船和泥浆泵的吸排管路，输送含砂量较高的泥水混合物。
市政排涝：用于城市防汛排涝系统中移动泵站的吸排水管路。
工业水处理：用于污水处理厂、自来水厂和工业循环水系统的水泵进出口连接。
农业灌溉：用于大型灌溉系统的水泵吸水管和输水管路。
化工介质输送：用于输送酸碱盐溶液及温和化学介质的吸排管路，需确认EPDM与具体介质的兼容性。
